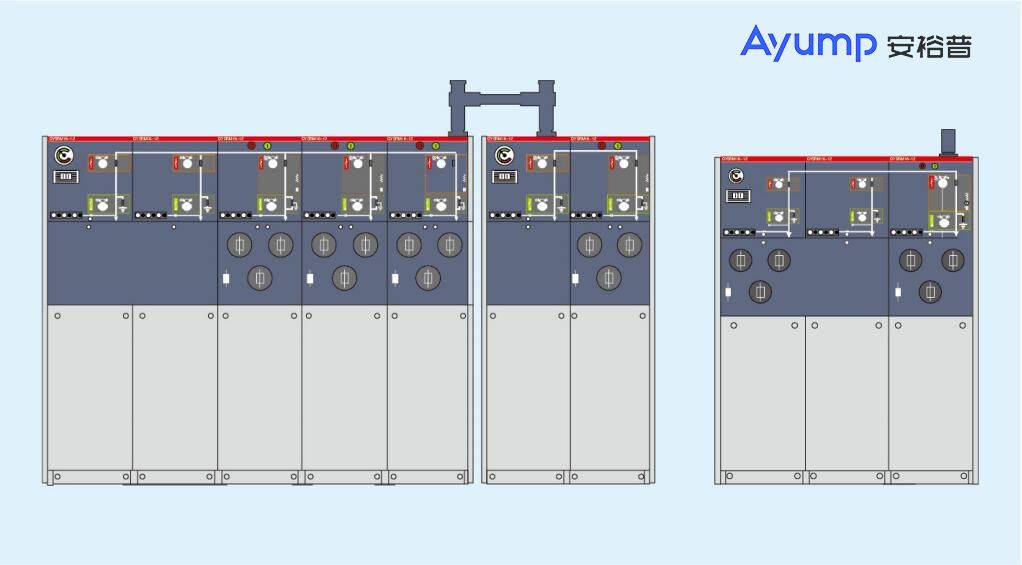

DYSRM16-12 充氣式(全封閉)環網柜
一,概述
DYSRM16-12型充氣式SF6金屬封閉全絕緣系列環網開關柜，已經國家高壓電器試驗中心型式試驗和浙江省高新科技技術項目被列為浙江省高新科技產品。廣泛用于10kV/6K配電系統，是城鄉各類用戶變配電系統的首選開關產品。
開關柜為模塊化單元模式，可根據不同用途進行組合;由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。DYSRIM16-12型充氣式開關柜是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了高可靠性和安全性。DYSRM16-12型充氣式開關柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。
DYSFM16-12型充氣式開關柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自身的可擴展性，因而具有極其特殊的靈活性。
DYSRM16-12型充氣式開關執行GB標準。在室內條件下(40℃)和在室外條件下(-50℃ )運行的設計壽命超過30年。
二,性能指標
◆SF6氣體壓力 ◇20℃下絕對壓力為1.4bar ◇氣體年泄漏率0.2‰/年 ◇防護等級IP67 ◇氣室不銹鋼厚度3.0mm ◆母線 ◇開關柜內母線400mm2Cu ◇開關柜接地母線150mm2Cu ◆顏色 ◇開關柜前面板RAL7012 ◇側板和電纜室前蓋板RAL7035
| ◆正常運行環境條件 ◇最高溫度40℃ ◇最低溫度-50℃ ◇最大平均相對溫度≤95% ◇海拔高度≤2000米 ◆滿足標準 GB/T11022 GB3906 GB1985 GB16926 GB38041 GB1984 GB3309 IEC60056 IEC60129 IEC60256 IEC60298 IEC60420 IEC60694
|
三,技術參數
名稱 | 單位 | C模塊 | F模塊 | V模塊 | CB模塊 | ||
負荷開關 | 組合電器 | 真空開關 | 隔離/接地開關 | 真空斷路器 | 隔離/接地開關 | ||
額定電壓 | KV | 12 | 12 | 12 | 12 | 12 | 12 |
額定頻率 | HZ | 50 | 50 | 50 | 50 | 50 | 50 |
工頻耐受電壓(相間/斷口) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
雷電;中擊耐受電壓 | kwV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
額定電流 | A | 630 | 注) | 630 | 1250/630 | ||
分斷能力 | |||||||
額定閉環開斷電流 | A | 630 | |||||
額定電纜充電開斷電流 | A | 10 | |||||
額定短路關合電流（峰值) | A | 50 | 80 | ||||
額定峰值耐受電流 | kA | 50 | |||||
額定短時耐受電流 | kA/35 | 20 | 25 | ||||
額定短路開斷電流 | kA | 31.5 | 20 | ||||
額定轉移電流 | A | 1700 | |||||
配用熔斷器最大電流 | A | - | 125 | ||||
回路電阻 | -n | ≤ 300 | ≤600 | ||||
機械壽命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
注:1)取決于熔斷器的電流額定值
