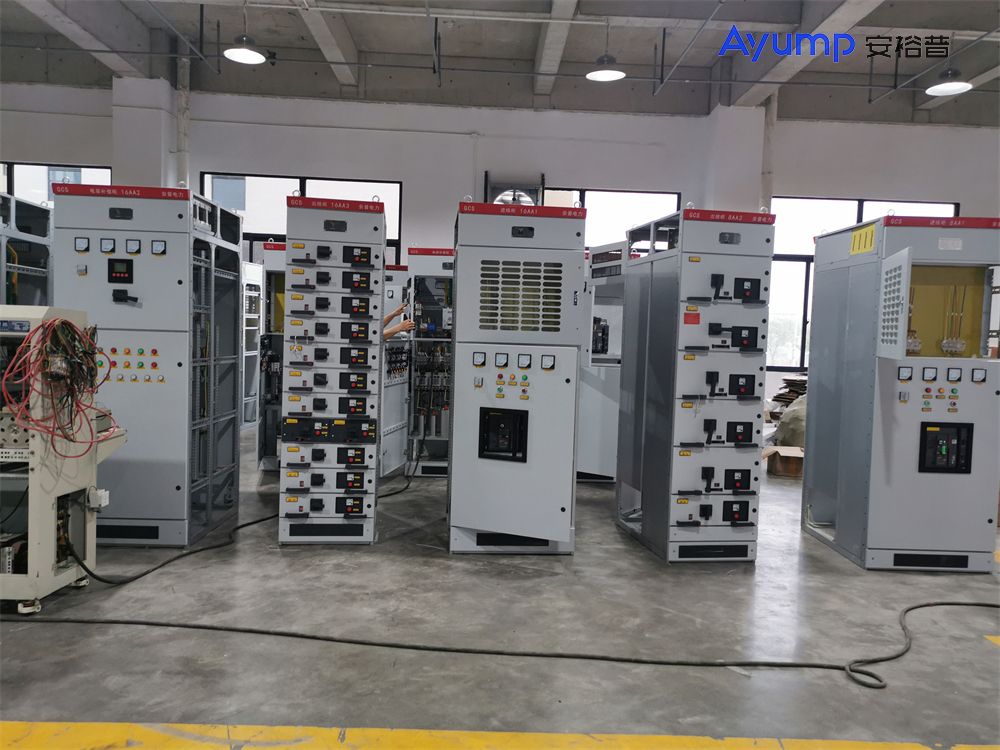

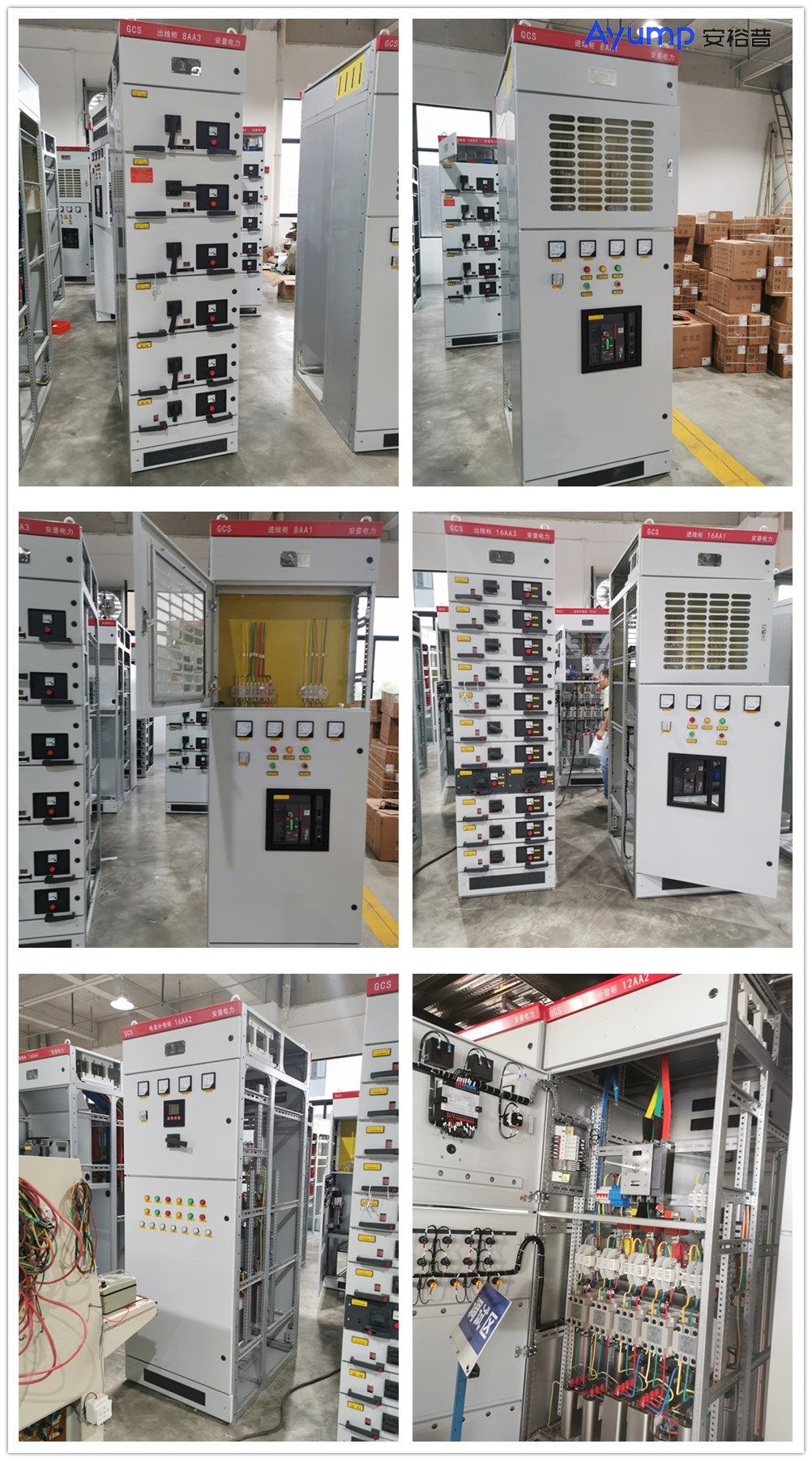

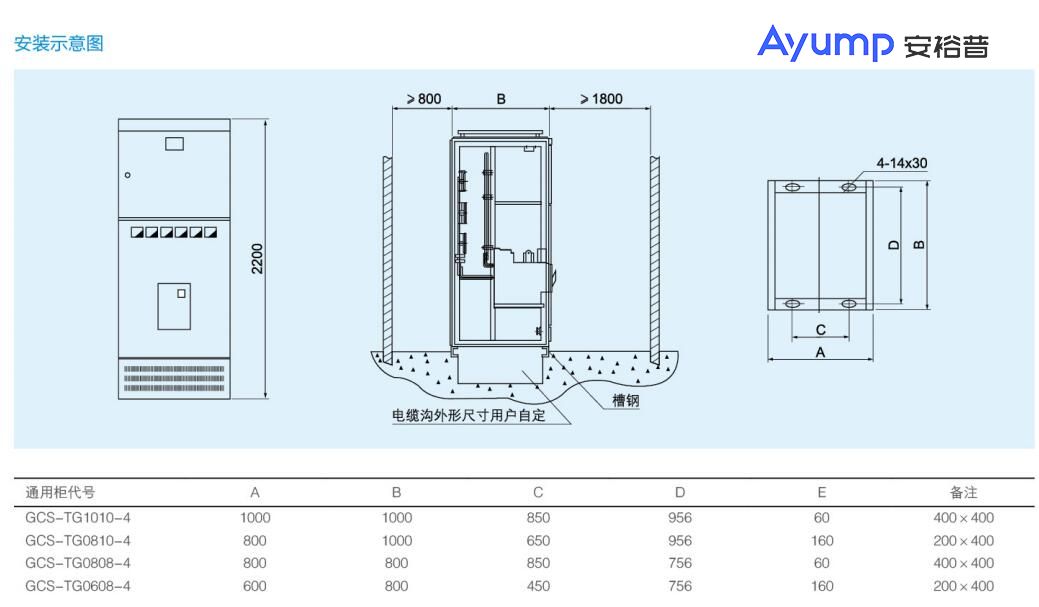

GCS系列低壓抽出式開關柜

一,概述

GCS系列低壓抽出式開關柜（以下簡稱裝置）是電力工業部,機械工業部以促進我國低壓配電行業的技術進步,加速低壓配電成套開關設備的更新?lián)Q代,保護和弘揚我國民族工業為宗旨,根據行業主管部門,廣大電力用戶及設計單位的要求設計研制出的符合國情,具有較高技術性能指標,能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜,該裝置目前已被電力用戶廣泛選用。使用標準：IEC60439-1《低壓成套開關和控制設備》, GB7251《低壓成套開關設備》, JB/T9661《低壓抽出式成套開關設備》

二,應用

本產品適用于發電廠,石油,化工,冶金,紡織,高層建筑等行業的配電系統。在大型發電廠,石化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50（60）Hz,額定工作電壓為380（400）n,660v,額定電流為4000A及以下的發,供電系統中的配電,電動機集中控制,無功功率補償使用的低壓成套配電裝置。

三,型號及說明

G-封閉式開關柜

C-抽出式

S-森源電氣系統

口-主電路方案編號

口-輔助電路方案編號

四,使用環境

1. 周?chē)諝鉁囟炔桓哂?40℃,不低于-5℃。24小時內平均溫度不得+35℃。超過時,需根據實際情況降容運行。

2. 戶內使用,使用地點的海拔高度不得超過2000m.

3. 周?chē)諝庀鄬穸仍谧罡邷囟葹?40℃時不超過50%,在較低溫度時允許有較大的相對濕度,如+20℃時為90%,應考慮到由于溫度的變化可能會(huì )生凝露的影響。

4. 該裝置適用于以下溫度的運輸和儲存，-25oC~+55oC，短時間內（24小時內）到達+70oC。

5.裝置安裝時與垂直面的傾斜度不超過50℃,且整組柜列相對平整（符合GBJ232-82標準）。

6. 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受不到應有腐蝕的場所。

7. 如果上述操作條件不滿足用戶的要求。請咨詢一下制造商。

8.用于船用鉆井平臺和核電站，應另行簽訂技術協議。

四,技術參數

五,主要特點

t 主構架采用8MF型開口型鋼,型鋼的二側面分別有模數為20mm和100mm的φ9.2mm的安裝孔,內部安裝靈活方便。

t 主構架裝配形式設計為兩種,全組裝式結構和部分（側框和橫梁）焊接式結構,供用戶選擇。

t 裝置的各功能室相互隔離,其隔室分為功能單元室,母線室和電纜室。各室的作用相對獨立。

t 水平主母線采用柜后平置式排列方式,以增強母線抗電動力的能力,是使裝置的主電路具備高短路強度能力的基本措施。

t 電纜隔室的設計使電纜上下進出均十分方便。

六,訂貨須知

訂貨合同包含以下內容：

1．產品的全型號包括主電路方案號和輔助電路方案號;

2．主電路系統組合順序圖;

3．輔助電路電氣原理圖;

4．柜內元器件清單;

5．電路中電壓,電流,時間等整定參數;

6．與產品正常使用不符的其它特殊要求。
