一、應用
GD型交流低壓配電柜適用于發電廠,變電站,工礦企業中,作為額定工作電壓380V,交流50Hz,額定工作電流3150A的配電系統的動力,照明及配電設備的電能轉換,分配與控制之用。產品具有分段能力高,動熱穩定性好,結構新穎,合理,電氣方案切合實際,配套使用性強,防護等級高,適用性能強等特點。嚴格安裝國家標準設計生產。產品符合GB7251.1,GBT/23359,JB/T9661等相關標?？勺鳛楦?lián)Q代的產品使用。

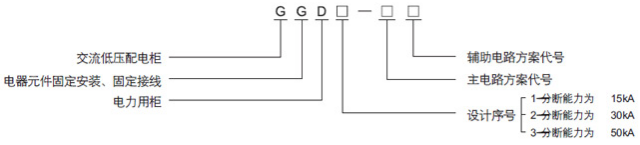

二、型號及說明
三、使用環境
1.環境溫度:周?chē)諝鉁囟炔桓哂?40℃,不低于-5℃。24h內的平均溫度不得高于+35℃
2.海拔高度:戶內安裝使用,使用地點的海拔高度不得超過2000米
3.相對濕度:周?chē)諝庀鄬穸仍跍囟葹?40℃時不超過50%,在較低溫允許有較大的相對濕度。(例如+20℃時為90%)應考慮到由于溫度的變化可能會(huì )偶然產生凝露的影響
4.安裝角度:設備安裝時與垂直面的傾斜度不超過5%
5.存放場所:設備應安裝在無劇烈震動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所
6.其它說明:用戶有特殊要求時可與我公司協商解決
四、技術參數
四,技術參數
型號 | 額定電壓(V) | 額定電流(A) | 額定短路開關電流(KA) | 額定短時耐受電流IS(KA) | 額定峰值耐受電流(kA) | |
GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
B | 600(630) | |||||
C | 400 | |||||
GGD2 | 350 | A | 1500(1600) | 30 | 30 | 63 |
B | 1000 | |||||
C | 600 | |||||
GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
B | 2500 | |||||
C | 2000 | |||||

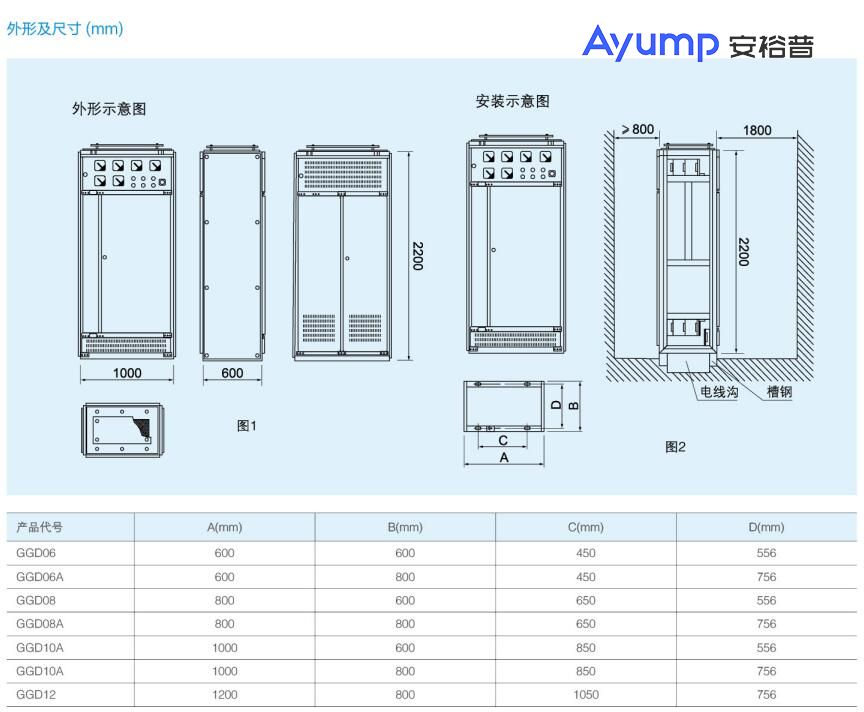

尺寸 (mm) | 高2200 | 寬600, 800, 1000 | 深600, 800 | |||
項目 | 單位 | 數值 | |
額定電壓 | kv | 11,33,35,40.5 | |
額定電流 | 母線的額定電流 | A | 630,1250,1600,4000 |
斷路器的額定電流 | A | 630,1250,1600,4000 | |
絕緣等級 | 1min工頻耐壓電壓 | KV | 95/110 |
雷電沖擊耐壓電壓 | KV | 185/215 | |
輔助電路和控制電路的工頻耐壓電壓 | V | 2000 | |
額定頻率 | HZ | 50/60 | |
額定短路斷斷電流 | KA | 20/25/31.5 | |
短路持續時間的額定短路時間耐受電流 | KA/4s | 20/25/31.5 | |
峰值耐受性的額定電流 | KA | 50/63/80 | |
額定的短路制造電流 | KA | 50/63/80 | |
控制回路的額定電壓 | V | DC:110 220 AC:110 220 | |
保護裝置 | 開關設備外殼 | ||
隔間（櫥柜門打開） | |||

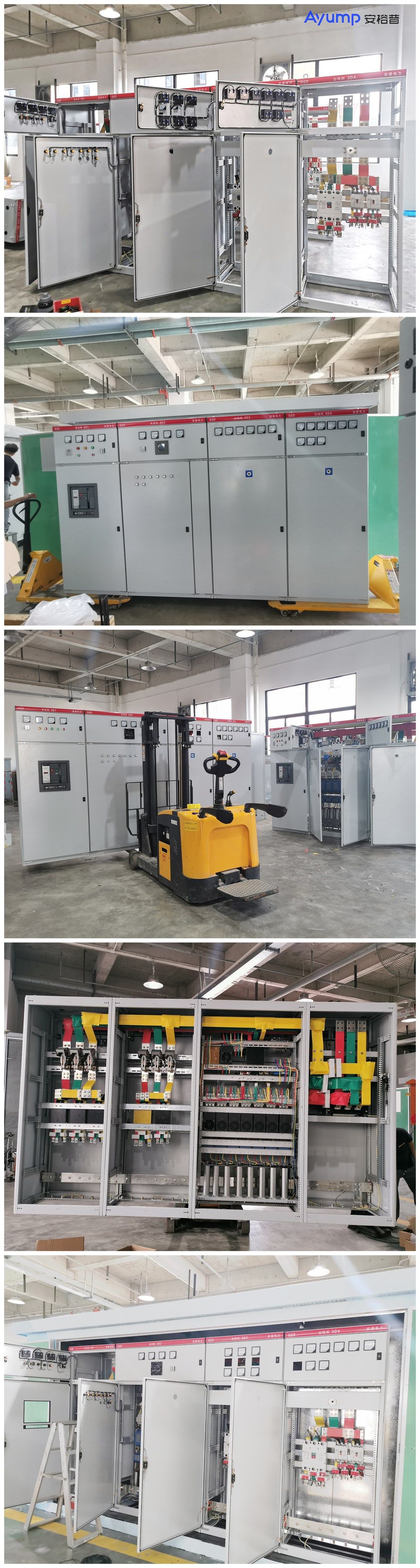

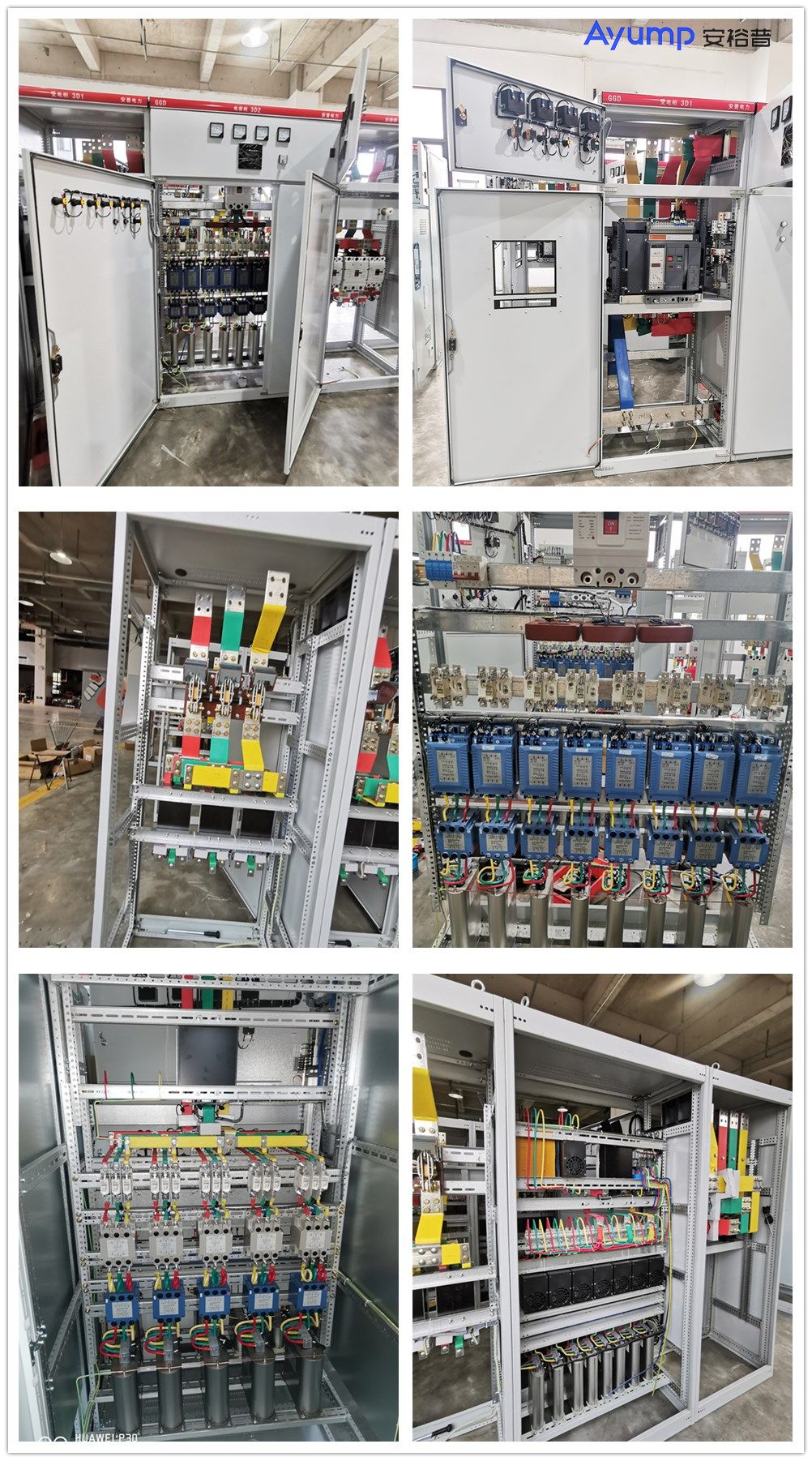

五、主要特點
1.GGD型交流低壓配電柜的柜體采用通用柜的形式
2.GGD柜設計時充分考慮到柜體運行中的散熱問題
3.柜門用轉軸活動鉸鏈與構架相連,安裝,拆卸方便
4.裝有電器元件的儀表門用多股軟銅線與構架連接,柜內的安裝件與構架間用滾花螺釘連接,整柜構成完整的接地保護電路
5.柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整
6.柜體的防護等級為P30,用戶也可根據使用環境的要求在P20/P40之間選擇
