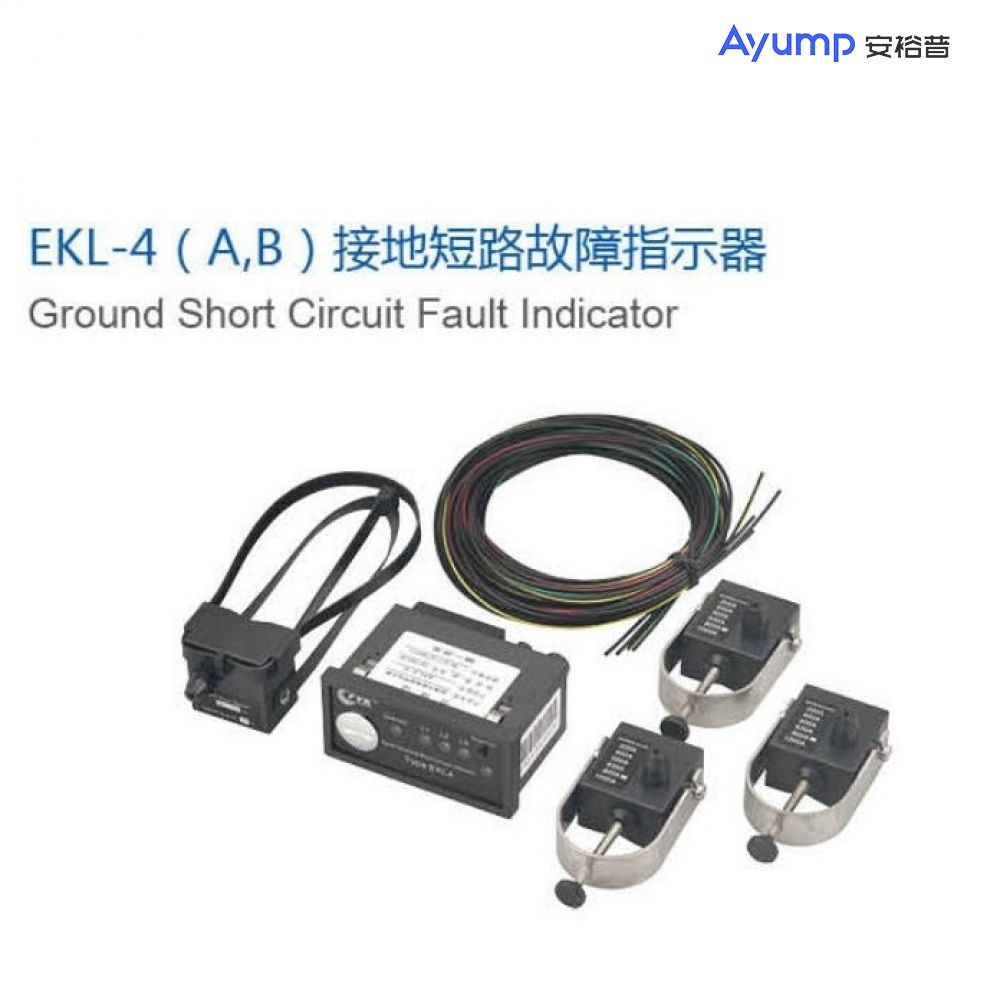

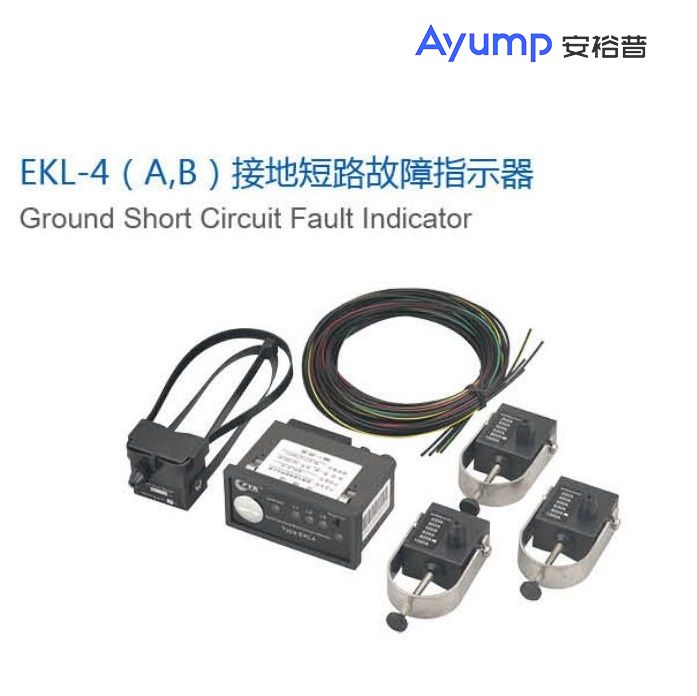

EKL-4 ( A,B )接地短路故障指示器

特點

接地短路故障指示器分為A和B兩種型號，B型具有信號遠傳功能。是在消化，吸收國內外同類先進產品基礎上,為城鄉電網環網配電系統設計的一種自動化監測專用裝置。在環網配電系統中，特別是在大量使用環網負荷開關(Ring MainUnit)的系統中，如果下一級配電網絡(luò )系統中發生 了線路短路或接地故障時，上一級的供電系統必須在規定的時間內進行分斷，以防止發生重大事故。在分斷保護發生后，會(huì )造成隸屬于此級網絡(luò )的系統全部停電。通過使用本產品，可以快速準確地指示出發生故障的部分，大大節省了查找故障部分的時間，減少停電時間和停電范圍，提高供電可靠性。

工作原理

當供電線路有短路或接地故障發生時，短路或接地電流產生的電磁場變化，使固定在電纜上的傳感器中測量線圈產生脈沖信號，當脈沖信號的值的大小達到或超過設定的故障電流值時，故障指示器會(huì )自動記憶故障狀態，故障指示燈閃爍發出故障指示，同時通過遠程報警接口，將故障信號傳遞給監控中心，工作人員通過故障榴示信號能夠迅速準確地找到線路故障位置，及時排除故障，恢復電網供電。

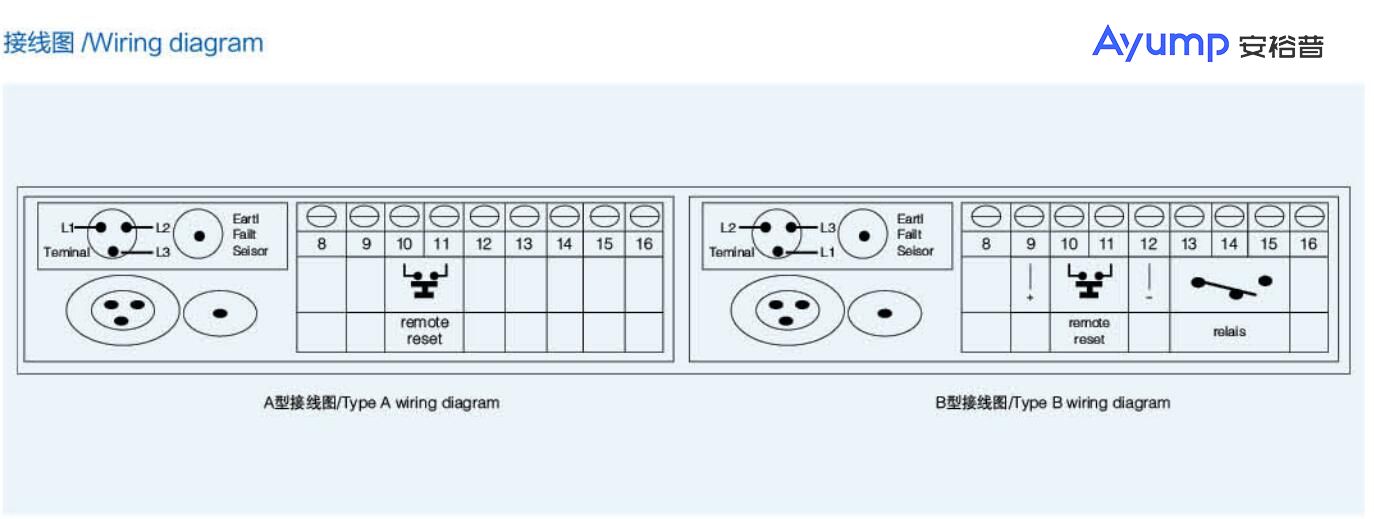

接線圖

EKL-4( A,B )接地短路故障指示器

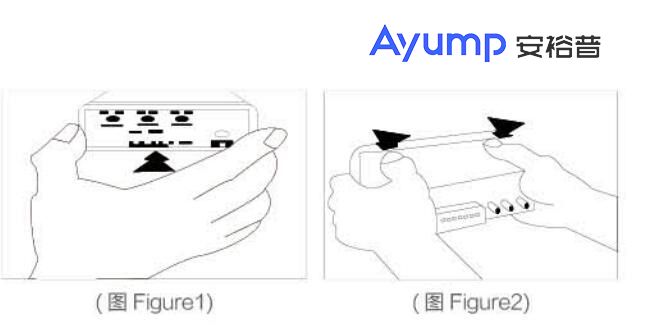

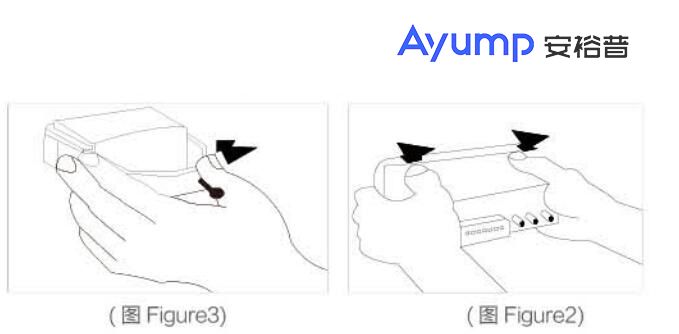

安裝方法及安裝示意圖

安裝步驟如下

1.指示器的主機安裝在配電柜的前面板上。

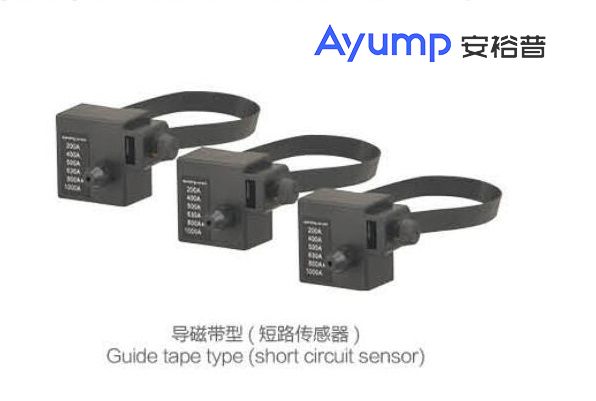

2.將三個短路電流傳感器分別安裝在電纜的A. B、C三相上，必須緊固地套接在被檢測的線路上。

3,將接地電流傳感器安裝在三相電纜的三岔口下端，其磁軛應該將三相包圍起來。

主要技術參數
