HXGN15-12型單元式環網柜?

一,應用

HXGN15-12型箱型固定式高壓開關柜（簡稱環網柜）主要用于環網、終端配電網和工業用電設備。起接受、分配電能和保護作用等。也適用于裝入箱式變電站?？膳溲bFN12壓氣式負荷開關、FZN21、FZN25真空負荷開關,方案靈活多變,配套性強。

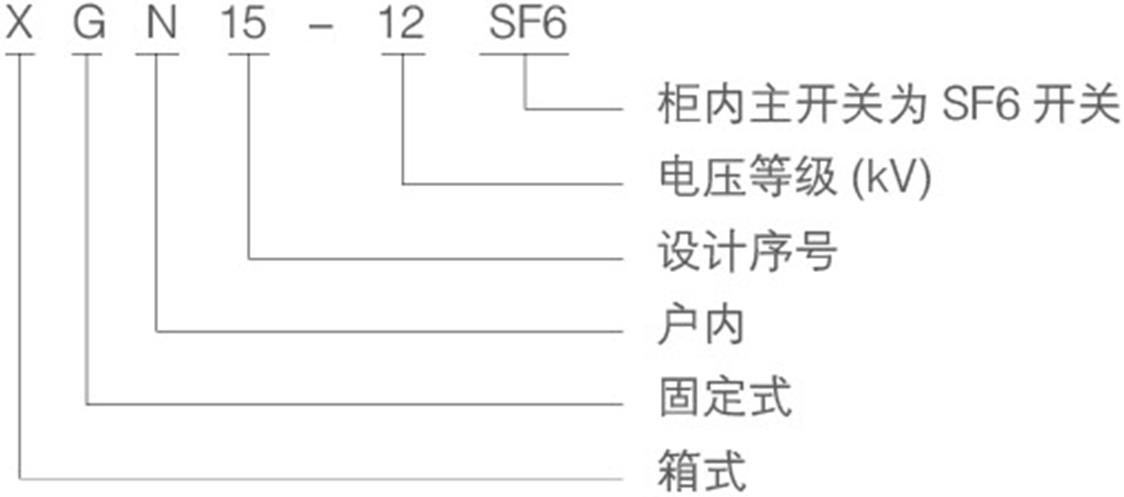

二、型號及說明

三、使用環境

1、海拔高度不超過1000m;

2、周?chē)h(huán)境溫度-25℃~+40℃;

3、相對溫度：月平均值不大于90%;

4、無導電塵埃,腐蝕性氣體和水蒸汽的場所;

5、無火災和爆炸危險的場所;

6、無劇烈震動,傾斜度小于3°的場所。

四、技術參數

五、主要特點

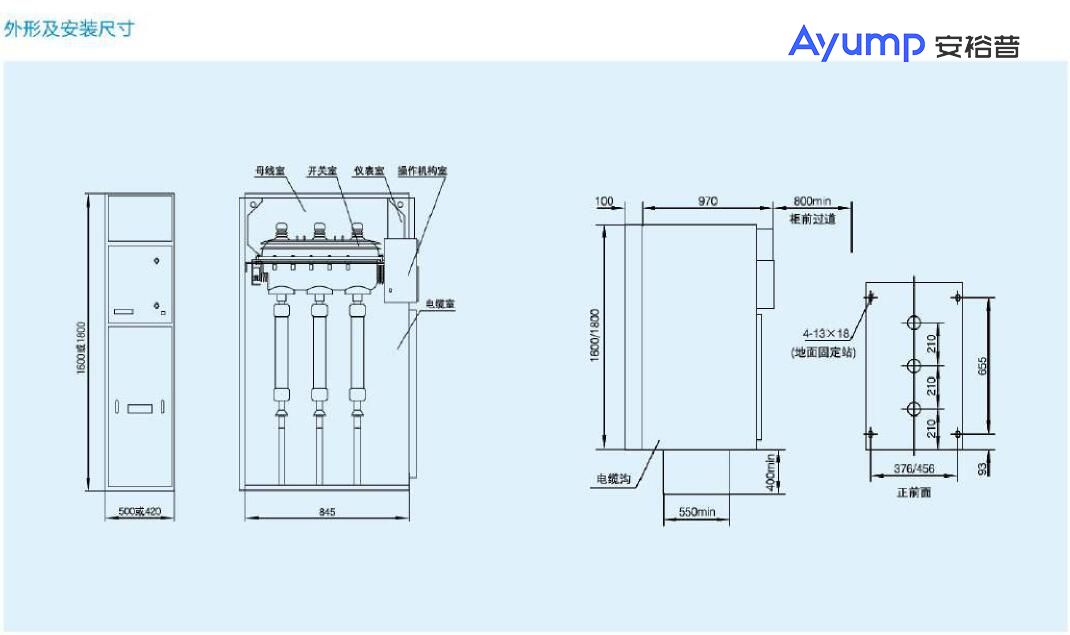

1、環網柜的外殼由基本骨架、頂板、面板、板組成討閉結構。環網柜的頂部為母線室,母線室的前面為儀表室,兩室之間用鋼板隔開,柜的上部為負荷開關室,中下部為電纜進出線和其它元件室。環網柜的主要設備有真空負荷開關。隔離開關（或帶熔斷器隔離刀閘),接地開關,避雷器,操作機構,聯鎖機構及測量,計量回路等組成。

2、環網柜配用FN25-12型高壓真空負荷開關,用真空開關開斷故障與過載電流,其開關所組成的隔離開關、真空開關、接地開關、柜門之間按一定程序相互聯鎖,能有效地防止誤操作;真空開關柜,配有電動彈簧儲能操作機構可實現快速合分閘操作。并可根據用戶要求,配裝一定的保護繼電器。熔斷器組合電器柜,熔管帶有撞針。短路情況下《撞針撞擊跳閘機構,實現快速開斷,能有效地保護電器設備。

3、功能單元環網柜主要方案為進線柜和出線柜:

（1）進線柜方案柜內配裝一臺FN25-12D二工位真空負荷開關。柜內還可靈活配裝CT.PT.主回路由一臺FN2S-12D真空負荷開關配裝隔離刀和接地刀控制,可分別達到接通母線,隔離,接地三個工位。

（2）出線柜方案柜內配裝一臺FN25-12D,R二工位真空負荷開關和配有撞擊器的熔斷器,并在柜內可靈活裝配CT、PT和ZnO避雷器,由此可省去計量柜。

4、"五防．閉鎖功能

（1）送電躁作:只有當柜體門關閉并鎖定,操作接地開關到“打開"位置,才能操作負荷開關至合閘位置。

（2）停電操作：當負荷開關處于隔離位置,才能關合接地開關,接地開關處于合閘位置時,插入絕緣隔板到位,才能打開柜門。

（3）真空滅弧室與隔離刀有可靠的聯鎖,而隔離刀與接地刀互為聯動,并與柜門聯鎖,絕緣隔板與柜門也有聯鎖。
