一、產品說明及使用方法

TBP系列三相組合式過電壓保護器(無間隙型)

二、概述

三相組合式電壓保護器(三相組合式避雷器)是用于保護電力設備絕緣免受過電壓危害的保護電器，是一種新型的避雷器，其特點在限制相地之間過電壓的同時，又對相間電壓的同時，又對相間電壓進行有效地限制，這是普通避雷器無法做到的。廣泛應用于保護真空開關，旋轉電機，并聯補償電容器，發電廠，變電站等等，這種組合式保護器已運行了十幾年，實踐證明是一-種切實 可行有效限制相間過電壓的措施，一臺組合式保護器可起到六臺普通避雷器的作用。由于保護器內部采用了大容量氧化鋅電阻片作為主要元件，他具有良好的伏安特性和吸收過電壓的能力，對保護設備能提供可靠的保護，深受電力系統的歡迎。

三、結構特點

1.結構新穎獨特，四元件星形接法，技術性能優異，絕緣耐高壓，極大地利用和縮減了使用空間;

2.復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕、耐污、憎水性好;

3.高壓電纜接線，保證絕緣強度，安裝靈活;

4.體積小，重量輕，節省占地，特別適合在各種開關柜內安裝(本公司產品設計獨特，即可垂直安裝，也可水平安裝)。

四、使用條件

1.海拔高度不大于2000m;

2.環境溫度: -40°C^ +40*C;

3.電源頻率: 48Hz~ 65Hz;

4.長期施加在保護器上的工頻電壓不超過保護器的持續運行電壓;

5.最大風速不超過35m/s;

6.地震烈度7度及以下地區。

五、三相組合式過電壓保護器的使用選擇

三相組合式過電壓保護器分為無間隙型和有串聯間隙型，使用上的區別為:對無間隙電壓保護器而言，只要系統上有過電壓，都能很好的吸收和抑制;而有間隙型過電壓保護器，只有系統上過電壓的能量達到擊穿過電壓保護器中串聯間隙型而使用其放電時，有間隙型過電壓保護器才會(huì )動作。

所以在選型.上建議用戶:常規情況下選擇無間隙型電壓保護器，系統擾動電壓過大或開關頻繁分合的場所選擇有間隙型過電壓保護器為宜。

為了方便客戶的各種使用場合，我公司投入了較大的開發力度，開發出多種祝賀式過電壓保護器及配套儀器，供用戶選擇。

七、作用

用戶可根據被保護電器設備的不同選用相應的過電壓保護器，電壓等級6KV、10KV、35KV等多種規格和用途的產品供用戶選擇。

電纜加長訂貨時說明:戶外型不配高壓電纜線，如需訂貨時說明。

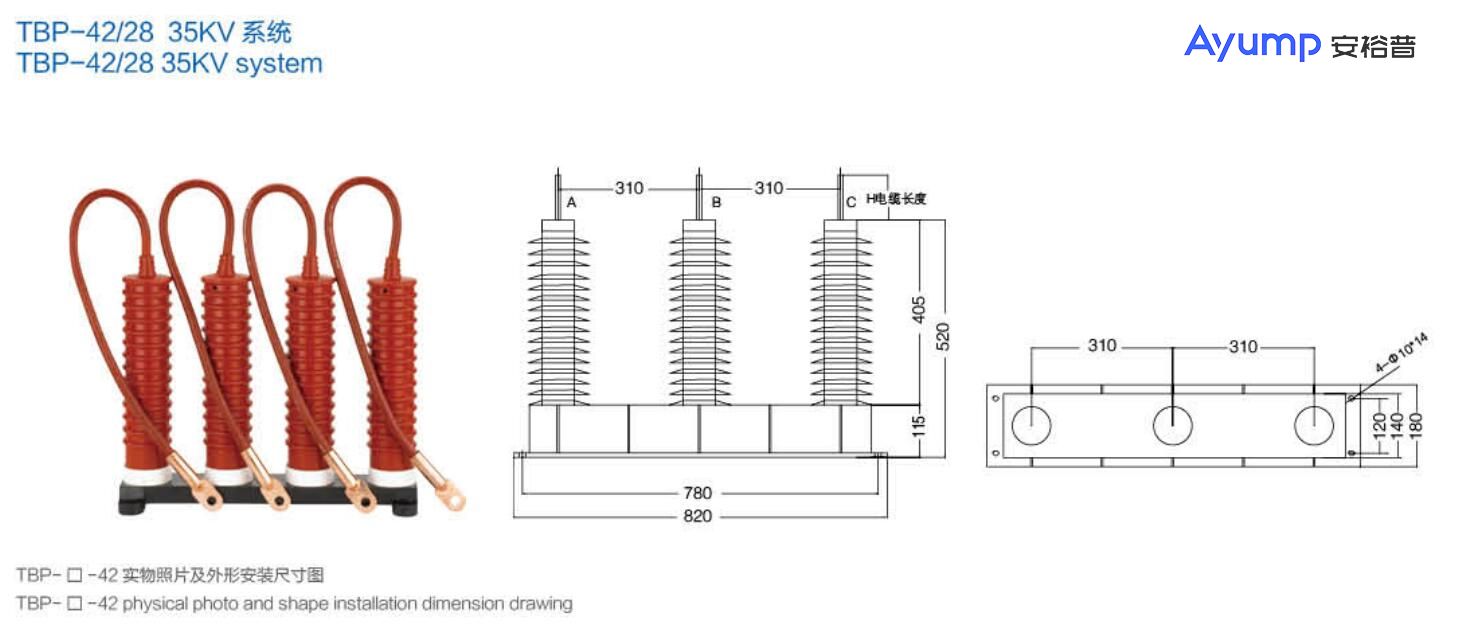

TBP-42/28 35KV系統
