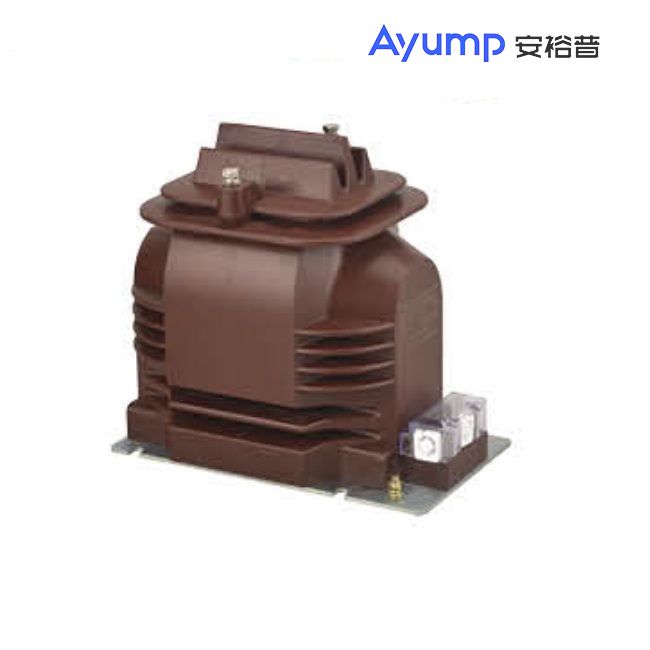

JDZ9-24戶內高壓電壓互感器

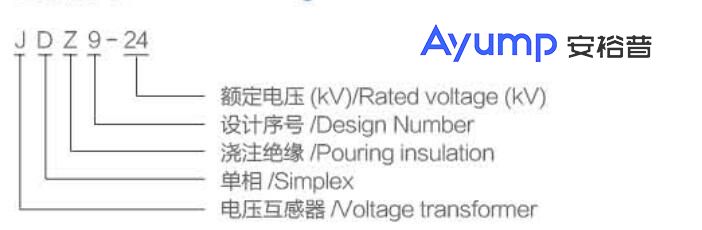

型號含義
技術參數
◆負荷的功率因數: COSφ=0.8( 滯后); ◆額定頻率: 50或60Hz; : ◆污穢等級:II級; ◆環境溫度:最低溫度-5℃，最高溫度40℃，日均溫不超過30℃; ◆海拔高度:≤1500米; ◆產品標準: GB20840.1 GB20840.3。 |
技術參數表
型號 | 額定電壓 (v) | 二次繞組額定輸出 (VA) | 二次繞組極限輸出
(VA) | 額定絕緣水平 (kV) | ||
一次繞組
| 二次繞組
| 0.2 | 0.5 | |||
JDZ9-15 | 15000 | 100 | 30 | 50 | 500 | 18/55/105 |
220 | ||||||
100/220 | ||||||
100/100 | 30 | 50 | ||||
JDZ9-20 | 20000 | 100 | 30 | 50 | 22/60/120 | |
220 | ||||||
100/220 | ||||||
100/100 | 30 | 30 | ||||
JDZ9-24 | 24000 | 100 | 30 | 50 | 24/65/125 | |
220 | 50 | 50 | ||||

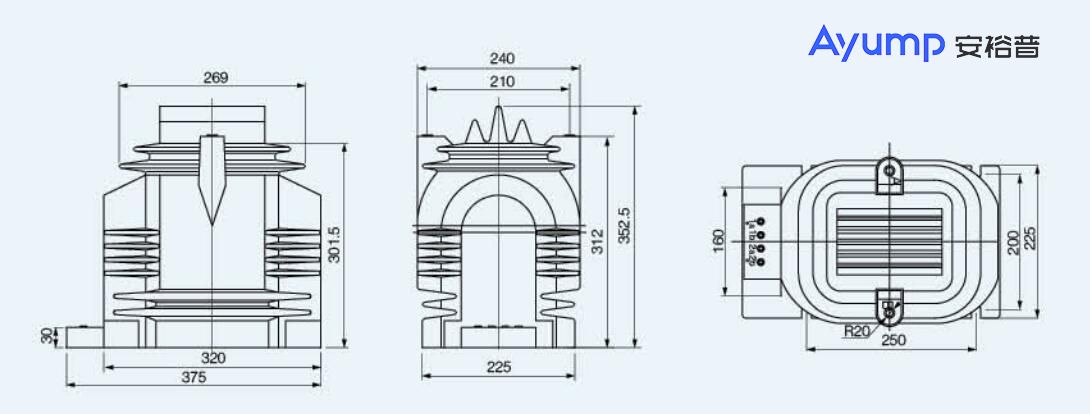

外形及安裝尺寸
