一,概述

DFW系列高壓電纜分接箱，廣泛用于35kV、25kV、10kV電纜系統的節點連接，是電纜從開關柜出線后進行匯集與分接的主要電氣設備。分接箱的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣，無裸露帶電體；帶開關的分接箱的開關均采用SF6絕緣負荷開關。 DFW分接箱設計為戶外免維護運行，安全可靠，其防護等級達IP33， 地下分接頭可耐洪水淹浸。該產品廣泛用于城市工業小區、住宅小區、商 業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其他場合 的配電網，特別適合城市電網改造工程，可大大節省電氣設備和電纜投資， 提高供電可靠性。

35KV歐式電纜分支箱DFW高壓電纜分線箱是近年來廣泛用于電力配網系統中的電纜化工程設備,它的主要特點是雙向開門,利用穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需要大跨度交叉等顯著特點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

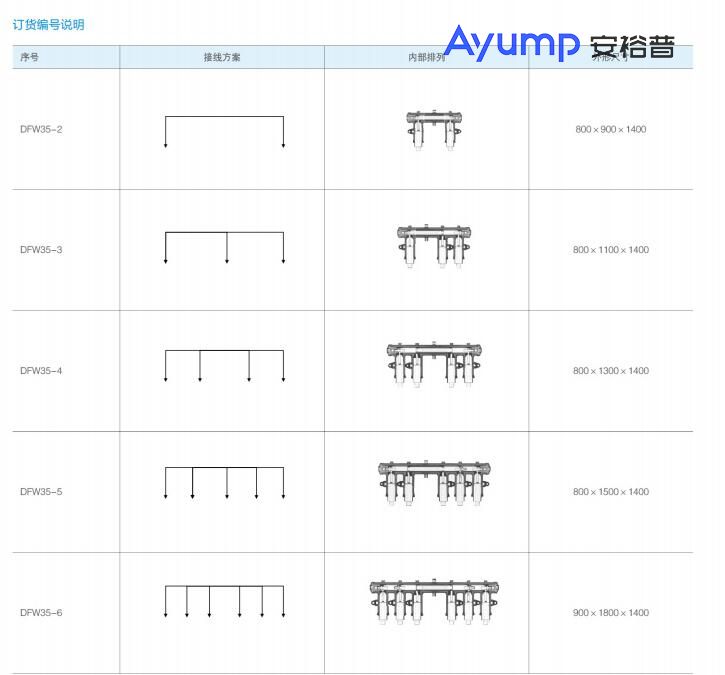

二,型號及說明

DFW-□-□-□

DFW：電纜分接箱

□    ：電壓等級

□    ：回路數（一相中進出線總數）

□    ：A為帶避雷針器缺省為不帶

三,使用環境

環境溫度：高氣溫：+40℃,低氣溫-30℃。

風速：相當34m/s(不大于70Pa)

濕度：日相對濕度平均值不大于95%；月相對濕度平均值不大于95%。

防震：水平加速度不大于0。4m/s2,垂直加速度不大于0.15m/s2。

安裝地點傾斜度：不大于3°。

安裝環境：周?chē)諝獠皇芨g性，可燃性氣體，水蒸氣等明顯污染，安裝地點無劇烈震動。

注：訂購本產品超出上述條件規定時，請與本公司協商。

四,技術參數

額定電壓35KV

額定電流：630A

動穩定電流：50KA/0.3S

熱穩定電流：20KA/3S

1分鐘工頻耐壓：95KV

15分鐘直流耐壓：125KV

雷電沖擊耐壓：200KV

箱體防護等級：IP56

五,主要特點

1、戶外型（并可戶內型）、全密封結構，“五防”安全、免維護,可靠的人身安全保障。

2、高壓帶電顯示環保型戶外電纜分支箱,簡化城市電纜網絡(luò )系統，節省投資。

3、戶外型、防塵、防潮、抗洪水、耐腐蝕，環境適應性強，組合靈活，從一路進線出線到多路，能滿足各種接線要求。

4、體積小、結構緊湊、外型美觀大方，安裝簡單、運行方式轉換方便、保護整定靈活。且有帶電顯示器，可帶短路指示器，可帶避雷器。

5、占地小、高度低、外型美觀，能與周?chē)h(huán)境協調一致，接線方案靈活多樣，安裝操作極為方便。

6、電纜分支箱內裝負荷開關并可配接地開關,配有專用手動操作機構或電動操作機構。同時具備隔離開關的功能，可安裝短路故障指示器，迅速確定故障位置。

7、可以通過負荷開關與電纜接頭的任意組合，接線靈活，滿足多種接線要求，提高了線路運行、維護和檢修時的靈活性減少線路停電時間，提高供電可靠性。能代替部分環網柜或開閉所，減少系統綜合造價。

8.特殊要求下可配電動操作機構、RTU及通訊設備，實現SCADA功能.

安裕普是一家專業生產銷售為一體的綜合性企業，公司主營：高壓電纜分支箱、冷縮電纜附件、電力電纜附件、歐式箱變、環網柜等多種產品。歡迎廣大客戶前來咨詢
