DFWK 開閉所

一、應用

本產品廣泛應用于城電電網改造,住宅小區,商業中心等城電人口密集區。

二、型號及說明

dfw-□-□-□-k-□

dfw：帶開關電纜分接箱

□ ：進線回路數

□ ：出線回路數

□ ：分支回路數

k ：分支回路帶開關

□ ：分支回路開關數,一臺開關可省略不寫

三、使用環境

1. 環境溫度：最高溫度+50℃，最低溫度-40℃，最高日平均溫度不超過35℃；

2. 相對濕度：日平均值不超過95%，月平均值不超過90%；

3. 風速：不超過35m/S；

4. 污染等級：二級；

5. 地震烈度：8度；

6. 地面傾斜度：不超過3度；

7. 安裝地點：安裝在無火災、無爆炸或劇烈振動、通風良好、無腐蝕性氣體的地方。

特殊條件

8. 設備安裝在1000米以上時，需要特別注意，以便公司在制造過程中調整六氟化硫壓力。

9.如有特殊不利情況，請咨詢公司。

四、技術參數

1、額定電壓：12kv

2、額定電流：630a

3、工頻耐壓（相地）：42kv/min

4、雷電沖擊電壓：75kv

5、額定開斷電流：630a

6、可選避雷器,短路故障指示器,限流熔斷器等,滿足用戶各種要求。

7、額定短路開合電流（峰值）：50ka

8、額定短時耐受電流：25ka/4s

9、額定峰值耐受電流：50ka

10、額定開斷電容電流：45A

11、額定開斷電感電流：16a

12、滿負荷開斷次數：>100

13、分合閘機械操作次數：2000

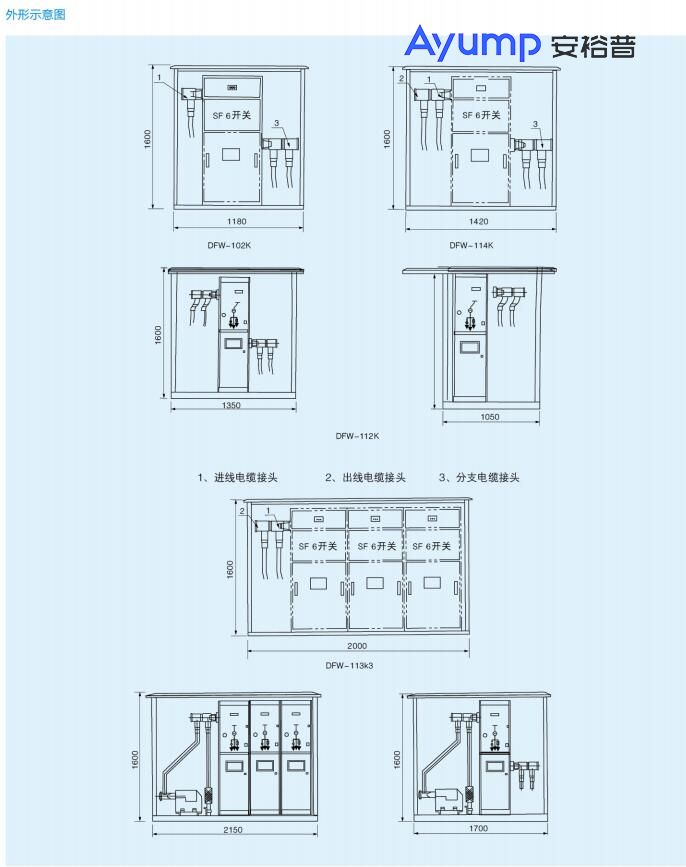

五、典型接線方案

dfwk-102k 一進二分支帶一臺開關 1180*1050*1600

dfwk-102k 一進三分支帶一臺開關 1250*1050*1600

dfwk-104k 一進四分支帶一臺開關 1250*1050*1600

dfwk-112k 一進一出二分支帶一臺開關 1250*1050*1600

dfwk-113k 一進一出三分支帶一臺開關 1420*1050*1600

dfwk-114k 一進一出四分支帶一臺開關 1420*1050*1600

dfwk-102k2 一進二分支帶二臺開關 1350*1050*1600

dfwk-112k2 一進一出二分支帶二臺開關 1500*1050*1600

dfwk-103k3 一進三分支帶三臺開關 1850*1050*1600

dfwk-113k3 一進一出三分支帶三臺開關 2000*1050*1600

六、主要特點

1、采用預制式帶電可觸模硅橡膠電纜頭,全密封,全絕緣,免維護,可靠保證人身安全;

2、結構緊湊, 外形小巧美觀, 不銹銅雙層箱體,使用壽命可達二十年以上;

3、在不影口向主網運行的前提下,實現區域停電檢修,減小停電范圍;

4、可配一臺或多臺sf6負荷開關。接線方式靈活多樣,分支出線多可達8回路;
