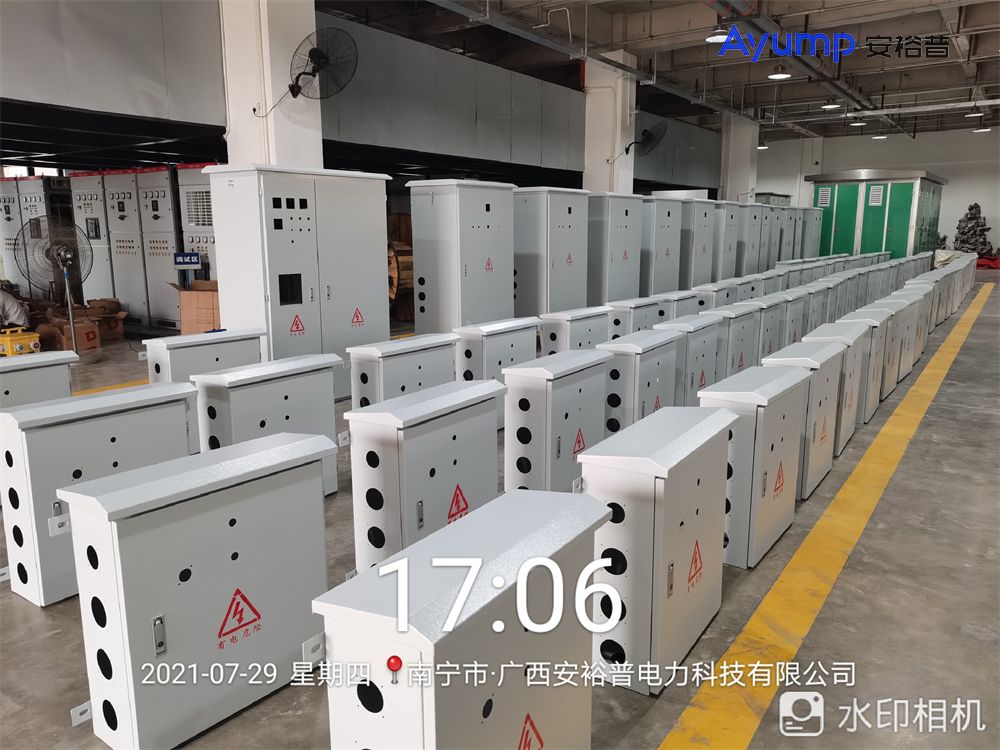

配電箱

一,分類

《施工現場臨時用電安全技術規范》（JGJ46-2005）中明確規定，施工現場用電必須是三級配電。一級指的是工地的總配電箱，二級指的是分配電箱，三級指的是每臺設備的配電箱。也就是每臺設備都有各自單獨的配電箱，稱為三級配電箱。然后由多個三級配電箱匯總到一起就成為了二級配電箱。然后再由多個二級箱匯總到一起就是一級配電箱。

一級二級三級配電箱各自要求是不同的，包括控制荷載、控制電流、控制方式都有不同，這要根據具體工程項目、設備臺數多少和功率大小來確定。

三級配電箱，也稱為末級保護裝置。就是開關箱，它只能負責一戶或一臺設備。所謂的“一機一閘一箱一漏”就是針對開關箱而言的，由于第三極配電箱一般都是在戶內，所以它沒有特別嚴格的機械強度和防水要求。

一級配電箱

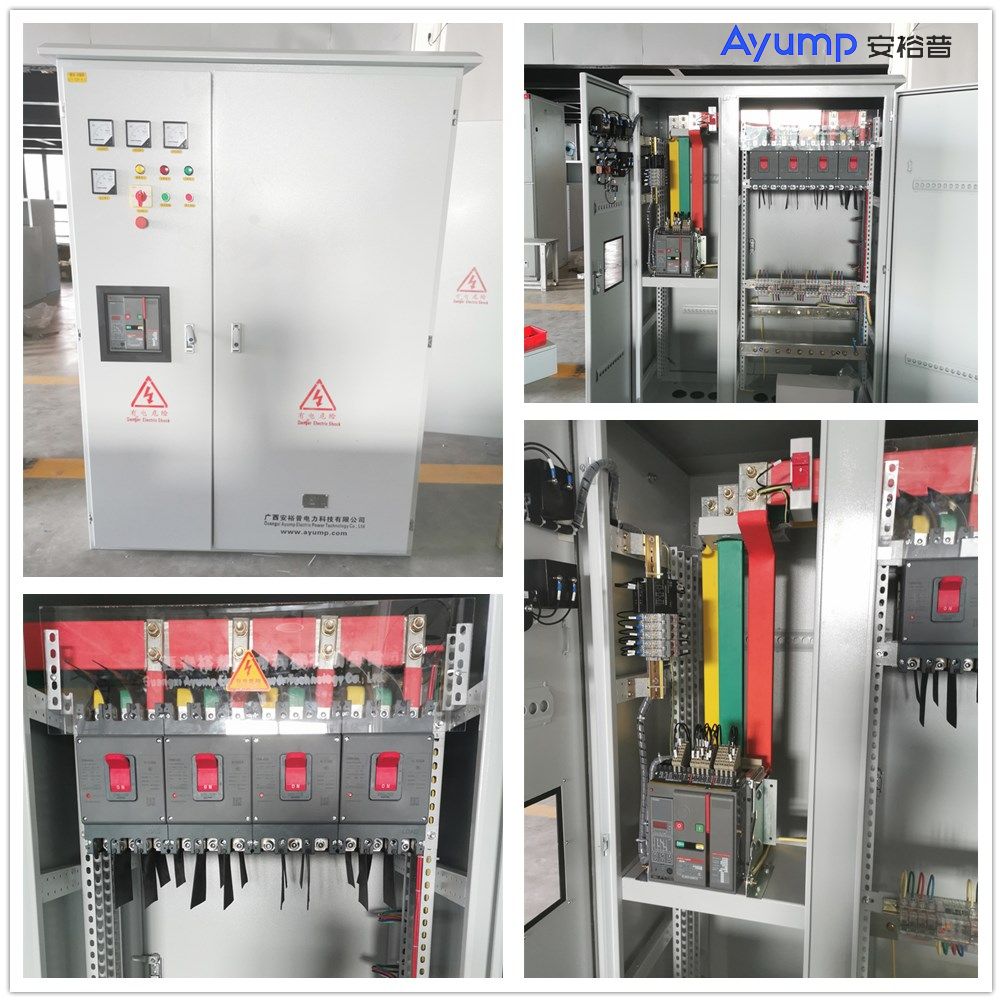

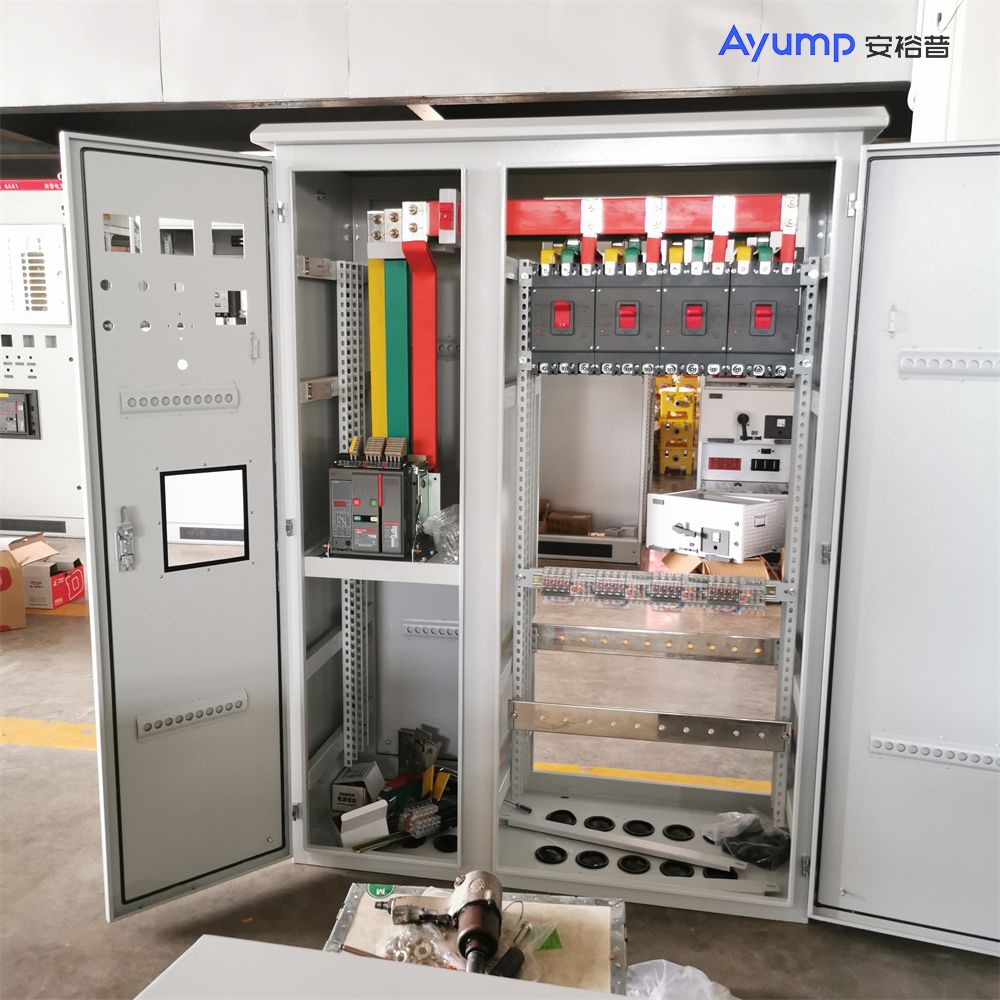

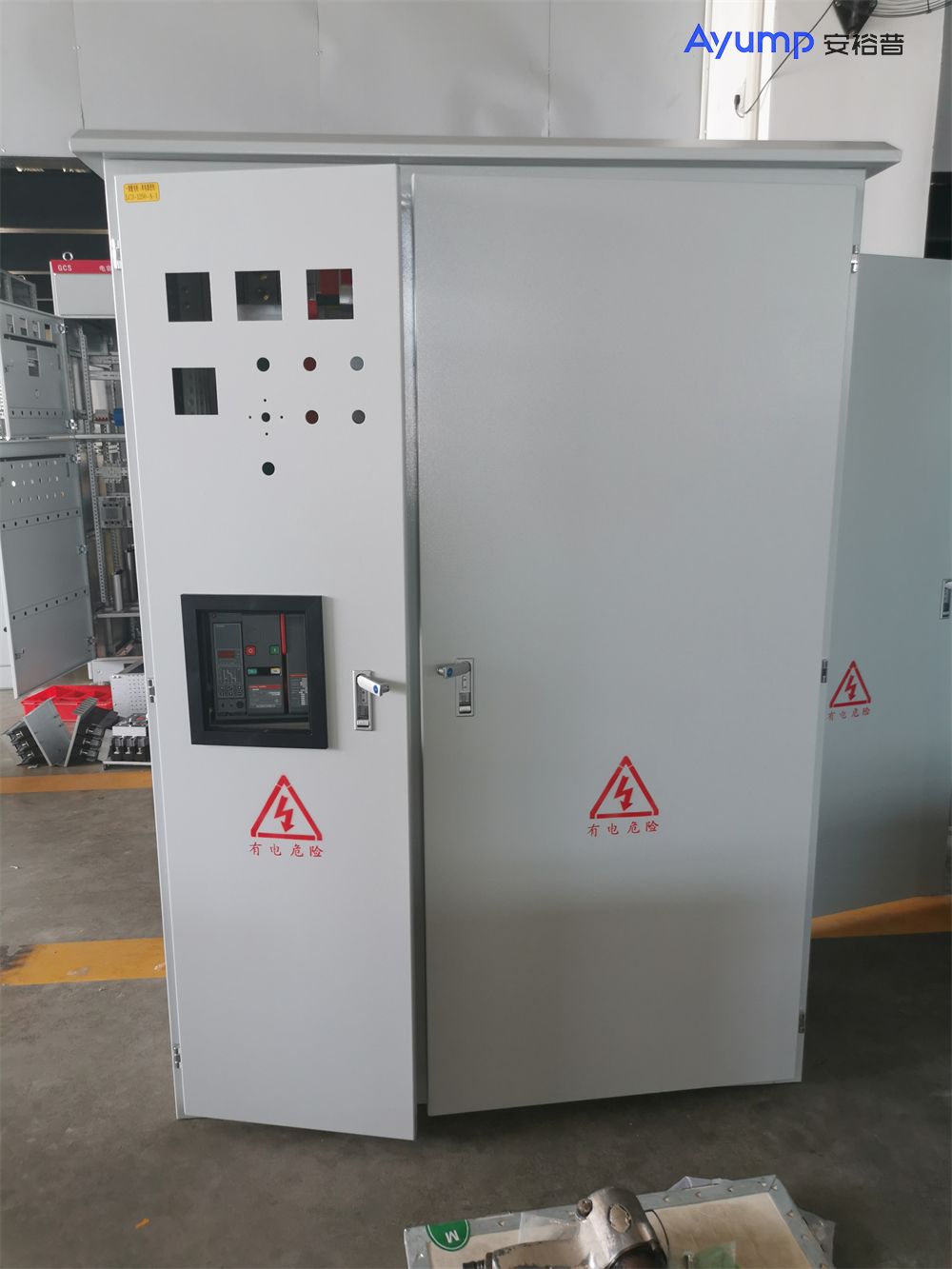

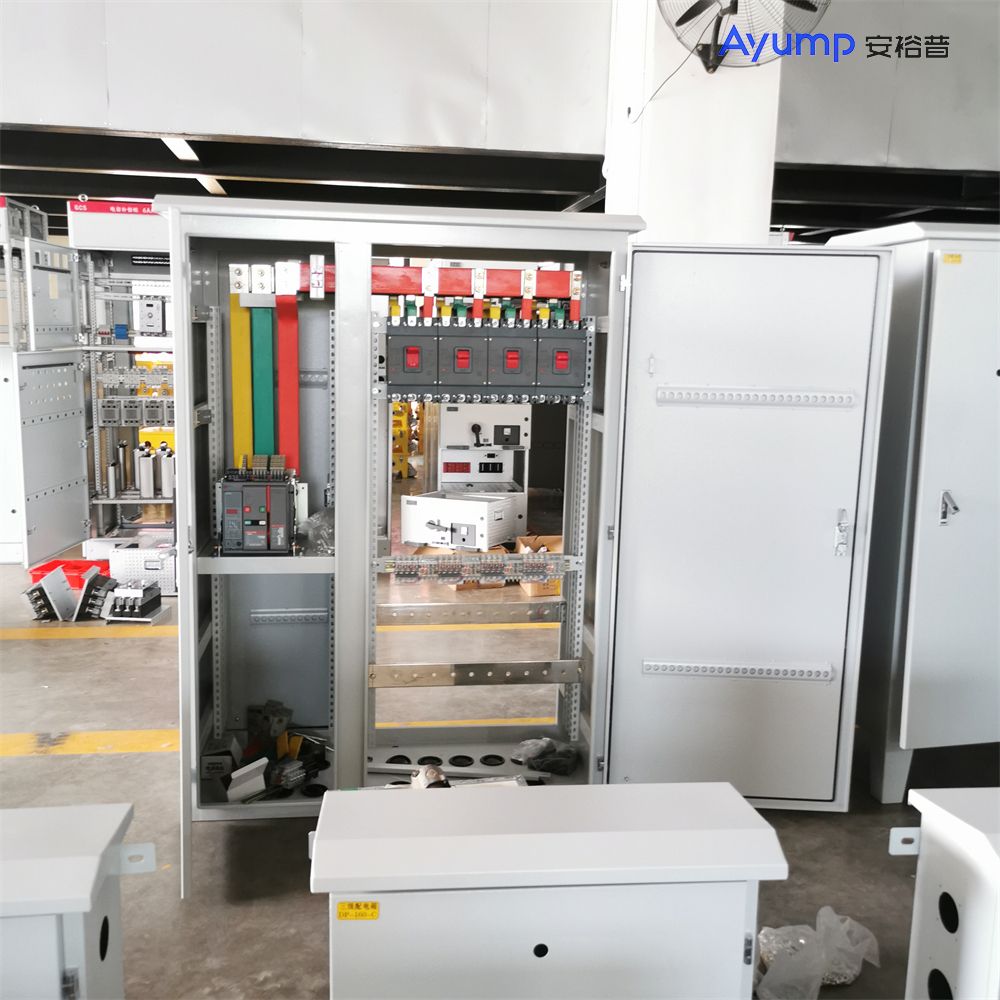

一級配電箱是控制施工現場全部供電的集中點，應設置在靠近電源地區。電源由施工現場用電變壓器低壓側引出的電纜線接入，并裝設電流互感器、有功電度表、無功電度表、電流表、電壓表及總開關、分開關?？偱潆娤鋬鹊拈_(kāi)關均應采用刀熔開關（或漏電保護開關)。引入、引出線應穿管并有防水彎。

二級配電箱，就是分配電箱，也叫分箱，一般負責一個供電區域。

總路：總隔離+總路熔斷路器或斷路器；分路：分路隔離+分路熔斷路器或斷路器。

三級配電箱

三級配電系統

具有專用保護零線的中性點直接接地的系統叫TN-S接零保護系統，俗稱三相五線制系統，整個系統的中性導體和保護導體是分開的。三級配電即總配、分配、開關箱三級，三級配電，逐級保護，達到“一機、一閘、一漏、一箱、一鎖”。

二,概述

1)配電系統應設置室內總配電屏和室外分配電箱或設置室外總配電箱和分配電箱、開關箱，實行三級配電。

2)動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線路應分路設置，照明線路接線宜接在動力開關的上側。

3)開關箱應由末級分配電箱配電。開關箱內應一機一閘，每臺用電設備應有自己的開關箱，嚴禁用一個開關電器直接控制兩臺及以上的用電設備。

4)總配電箱應設在靠近電源的地方，分配電箱應裝設在用電設備或負荷相對集中的地區。分配電箱與開關箱的距離不得超過30m，開關箱與其控制的固定式用電設備的水平距離不宜超過3m。

5)配電箱、開關箱應裝設在干燥、通風及常溫場所。不得裝設在有嚴重損傷作用的瓦斯、煙氣、蒸汽、液體及其他有害介質中。也不得裝設在易受外來固體物撞擊、強烈振動、液體浸濺及熱源烘烤的場所。配電箱、開關箱周?chē)鷳凶銐騼扇送瑫r(shí)工作的空間，其周?chē)坏枚逊湃魏斡械K操作、維修的物品。

6)配電箱、開關箱安裝要端正、牢固，移動式的箱體應裝設在堅固的支架上。固定式配電箱、開關箱的下皮與地面的垂直距離應大于1.4m，小于1.6m。移動式分配電箱、開關箱的下皮與地面的垂直距離為0.8～1.6m。配電箱、開關箱采用鐵板或優質絕緣材料制作，鐵板的厚度應大于1．5mm。

7)配電箱、開關箱中導線的進線口和出線口應設在箱體下底面，嚴禁設在箱體的上頂面、側面、后面或箱門處。

三,電氣設備的安裝

1)配電箱內的電器應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內，金屬板與配電箱體應作電氣連接。

2)配電箱、開關箱內的各種電器應按規定的位置緊固在安裝板上，不得歪斜和松動。并且電器設備之間、設備與板四周的距離應符合有關工藝標準的要求。

3)配電箱、開關箱內的工作零線應通過接線端子板連接，并應與保護零線接線端子板分設。

4)配電箱、開關箱內的連接線應采用絕緣導線，導線的型號及截面應嚴格執行臨電圖紙的標示截面。各種儀表之間的連接線應使用截面不小于2．5mm2的絕緣銅芯導線，導線接頭不得松動，不得有外露帶電部分。

5)各種箱體的金屬構架、金屬箱體，金屬電器安裝板以及箱內電器的正常不帶電的金屬底座、外殼等必須做保護接零，保護零線應經過接線端子板連接。

6)配電箱后面的排線需排列整齊，綁扎成束，并用卡釘固定在盤板上，盤后引出及引入的導線應留出適當余度，以便檢修。

7)導線剝削處不應傷線芯過長，導線壓頭應牢固可靠，多股導線不應盤圈壓接，應加裝壓線端子(有壓線孔著除外)。如必須穿孔用頂絲壓接時，多股線應刷錫后再壓接，不得減少導線股數。

8)清晰標注所控制回路及設備名稱。
