不銹鋼JP綜合配電柜

一,概述

配電變壓器綜合配電柜（JP柜），是根據電網建設改造要求及電網運行經驗，本著安全、經濟、合理、可靠的原則而設計的，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱，同時可根據用戶要求加入漏電保護功能。產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。產品符合GB7251.1-1997，并通過了3C認證，是目前電網改造中理想的低壓成套裝置。配電變壓器綜合配電柜（JP柜）適用于交流50HZ,0.5kV電壓等級的,額定電壓0.4kv以下輸配電系統,該系列產品融無功功率自動補償和配電為一體,集電能計量、漏電保護,過流,過壓缺相保護等多種功能為一體的新型戶內外低壓配電柜,具有體積小,易安裝,成本低,防竊電,適應性強,耐老化,投運準確,無補償誤區等優點.是理想的電網改造首選產品.

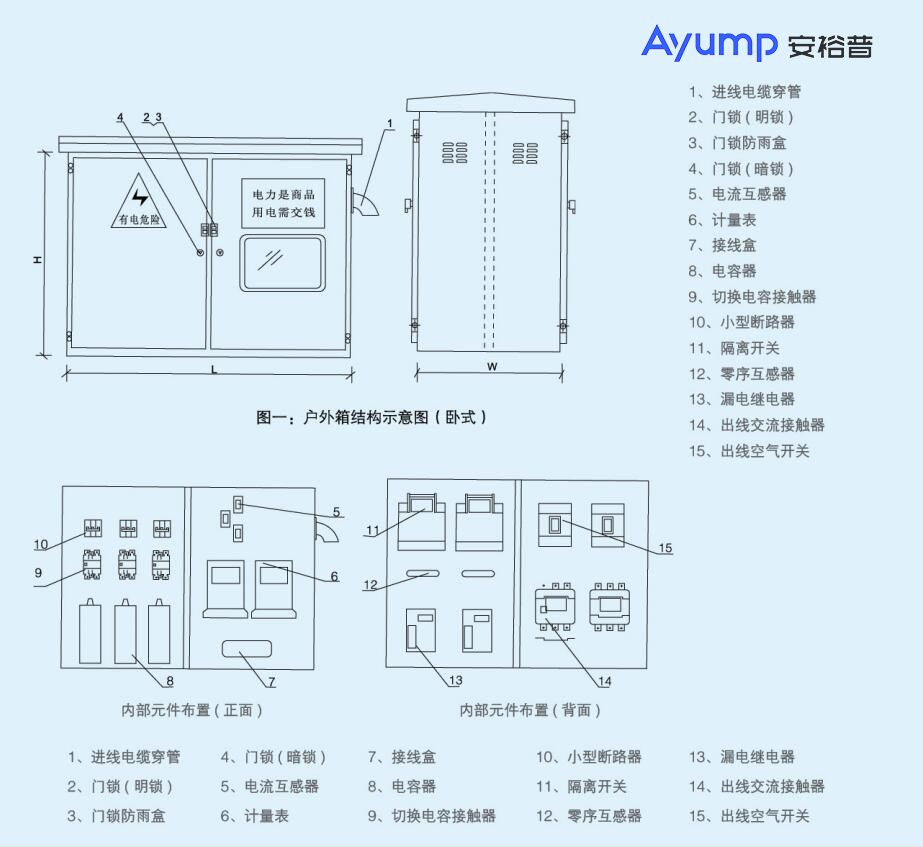

綜合配電箱（JP柜）采用優質201/304不銹鋼制作而成。外觀簡潔，安裝方便。鋼板經過靜電噴涂處理，有效的減少戶外的光污染，增加箱體使用壽命。門板經過發泡處理，讓門板更加牢固，不易變形。箱門鎖采用美式箱變鎖，增強防竊電能力。箱體兩側安裝三角鐵吊環，便于施工現場的安裝與調試。

二,產品主要功能

1.配電功能：完全取代過去傳統的配電箱功能

2.計量功能：控制器內部集合了精確的計量器件，能對電能的各項指標監測記錄并保存

3.補償功能：配電的同時能根據需要自動對線路進行無功補償

4.通訊功能：自帶無線通訊模塊，操作人員可以遠距離操作設備（包括：讀取數據，整定設置，遠程手動投切等）

5.顯示功能：全中文界面，可實時顯示電網三項電壓、電流、諧波電壓、諧波電流、有功、無功、有功電度、無功電度、功率因數等主要參數和電容器的運行狀態。

6.保護功能：具有完善的越線報警和過壓、欠壓、缺相、零序電流（負載不平衡）超標、諧波超標等報警和動作功能，以保護設備安全.

7.記錄功能：可以在線記錄每月每日各項電壓、電流、有功、無功、有功電度、武功電鍍、功率因數、諧波畸變、3、5、7、9、111、13、次諧波、電壓的最大、最低值及其出現的時間。能記錄所有的操作時間，包括裝置上下點、手動投入/切除電容等事件，為事故分析提供必要的依據?？梢杂涗洘o(wú)功補償電容器的投切過程，為用戶詳細了解無功補償的效果提供直觀信息。

三,產品電氣特點

1)電氣方案充分考慮電網的特點，本著安全可靠和便于使用進行設計，并兼顧小城鎮特點，也適合工礦企業使用。

2)考慮農網與城網各自的特點，我們根據具體情況選用適合電網改造要求的高性能的無功補償控制器，也可根據用戶需求加入漏電保護器。

3)電容投切的執行元件可根據用戶要求，采用電子開關或專用交流接觸器。

4)通過選用高性能的金屬化聚丙烯薄膜自愈式低壓并聯電容，可提高功率因數，節約電能，提高供電質量。

5)響應及時迅速，補償效果好，工作可靠，也可根據用戶需求加入漏電保護器；

6)保護功能：過壓、 過載、 欠壓、 欠流、短路、缺相、零序超限等功能；

7)自動運行功能：停電推出、送電后延時 10s 自動恢復；

8)可提高電網功率因數達到 0.95 以上；

9)采用 SMC 材料，在高溫高壓下模壓成型，具有高強度，高模量和良好的抗撞擊性；

10)重量比同等規格的金屬箱輕 1/3，可替代金屬箱體，大大節約金屬材料；

11)優異的電絕緣性，可保證戶內、戶外使用的安全；

12)良好的耐腐蝕，抗老化性能，可多種復雜環境下使用，使用壽命可達20 年；

13)組合式箱體安裝方便，靈活的組合方式可滿足多種空間的需求。
